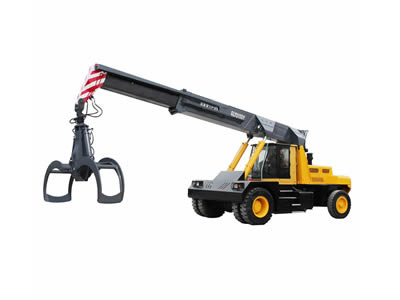

QLYS15DY型液壓輪式伸縮臂吊運抓斗起重機
- 最大吊重重量15 t
- 總重量27.2 t
- 最大起重力矩450 kN．m
- 最大回轉速度所配吊具可360°回轉

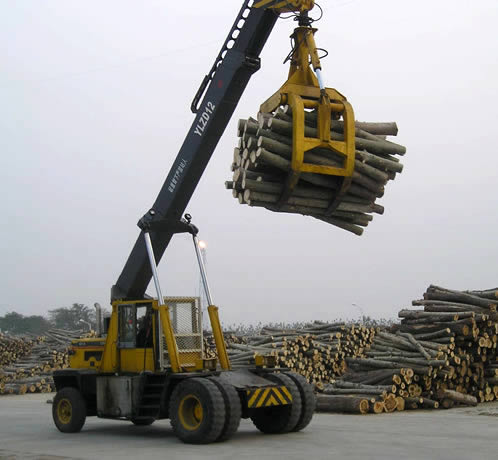

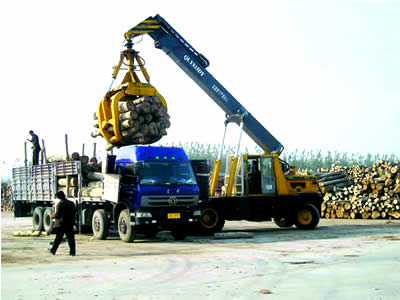

適用工況：大型造紙、人造板、木業、車站貨場等物流場所對木材、散料的裝卸、堆垛、喂料作業。

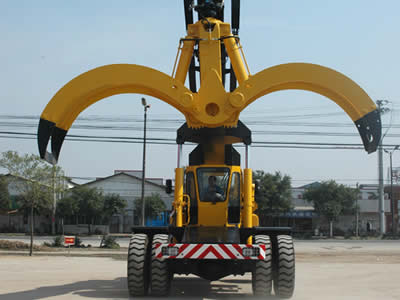

QLYS15DY型液壓輪式伸縮臂正面吊運起重機采用先進的全液壓驅動、動力換檔、性能可靠、操作方便；動力系統采用ZL40/50液力變矩器，高效區寬、變矩系數大，與發動機匹配合理；采用行星輪邊減速器，增大爬坡與牽引能力；轉向橋采用貫通式結構，轉彎半徑?。晦D(zhuǎn)向操縱系統選擇全液壓轉向器，操作輕便、轉向靈敏可靠；吊臂為筒形伸、縮式，作業區域大；吊具具有回轉、開啟、閉合、旋鎖功能；更換不同的液壓抓具后可對不同的物資進行抓運和吊裝作業；
該吊運起重機（正面吊）適應性強，作業效率高，是各種貨場、料場實現機械化抓運、堆垛、拆垛和輸送、喂料，以及各種物流裝卸、搬運作業的最佳設備。
整機主要技術參數
項 目 | 單 位 | 參數 | |||
質 量 參 數 | 整機質量（帶標準型抓斗狀態） | kg | 29200 | ||
軸荷 （不含抓斗） | 前軸負荷 | 12500 | |||
后軸負荷 | 14680 | ||||
行 駛 參 數 | 最高行駛速度 | km/h | 25 | ||
最大爬坡度 | ％ | 20 | |||
最小轉彎半徑 | m | 7.1 | |||
最小離地間隙 | m | 0.38 | |||
接近角 | 40° | ||||
離去角 | 30° | ||||
整 機 參 數 | 最小工作幅度 | m | 3.0 | ||
最小工作幅度時最大額定總起重量（包括抓具重量） | t | 15.0 | |||
最大起重力矩 | kN·m | 450 | |||
全長（伸縮臂全縮） | m | 9.54 | |||
全寬 | 3.44 | ||||
全高 | 3.80 | ||||
臂長（臂全縮時，前后兩較點的中心距） | 6.30 | ||||
最大起升高度（吊臂頭銷軸孔中心距離地面高度） | 11.6 | ||||
軸距 | 4.80 | ||||
輪距 | 后輪 | 2.625 | |||
前輪 | 2.552 | ||||
工 作 速 度 | 變幅時間 | 全程起臂 | s | 13.0 | |
全程落臂 | 10.0 | ||||
伸縮時間 | 全程伸臂 | 8.0 | |||
全程縮臂 | 7.0 | ||||
動力 參數 | 發動機 | 功率 | 162kw | ||
型號 | WD10G220E21 | ||||
起重機作業性能表
幅 度 m | 基 本 臂 | 伸 縮 臂 | ||
總起重量 t | 起升高度 m | 總起重量 t | 起升高度 m | |
3.0 | 15.0 | 7.7 | ||
4.0 | 8.2 | 8.6 | ||
5.0 | 6.7 | 9.5 | ||
6.0 | 5.6 | 10.3 | ||
7.0 | 4.7 | 11.1 | ||
7.5 | 4.3 | 11.6 | ||
注1：總起重量是指起吊重量與吊鉤及附具重量之和。 注2：起升高度指吊臂頭銷軸孔離地高度，不包含抓斗高度。 | ||||
